一、设备概述

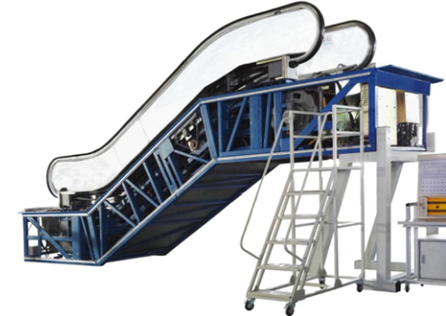

自动扶梯维修与保养实训考核装置，是根据自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

整个装置采用金属骨架、曳引装置、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、梳齿前沿板、电气控制系统、自动润滑系统等部分组成。特别设计的框架，为老师在实训中对学生的教学和指导提供了非常方便的平台。电气控制部分采用默纳克一体机控制系统，曳引机采用立式曳引机驱动，同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据自动扶梯定期检查的要求对其相应部位进行检测和修护。通过在该实训装置的实训，使学生能够学习和掌握自动扶梯的维保技术及技能。

二、技术要求：

1、产品名称：自动扶梯实训考核装置

2、外形尺寸：9500×1000×2900 mm ( 长×宽×高 );

3、扶梯提升高度：1200 mm ；

4、倾斜度：35°；

5、梯级宽度：800 mm ；

6、运行速度：0.45 m/s ；

7、额定功率：5.5 Kw ；

8、额定电压：380VAC， 50Hz ；

9、运行噪音：≤ 63 dB;

10、运行形式：单速可上下逆转；

11、整个装置采用金属骨架、曳引装置、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、梳齿前沿板、电气控制系统、自动润滑系统等部分组成。设计满足老师在实训中对学生的教学和指导。电气控制部分采用默纳克一体机控制系统，曳引机采用立式曳引机驱动，应配套有相应的故障点设置，使学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。满足学生根据自动扶梯定期检查的要求对其相应部位进行检测和修护。

12、整个装置要求符合以下标准：GB 50009-2002 《建筑结构荷载规范》、GB50017-2003 《钢结构设计规范》、GB 50018-2002 《冷弯薄壁型钢结构技术规程》、CECS 102:2012 《门式刚架轻型房屋钢结构技术规程》、JGJ 81-2002 《建筑钢结构焊接技术规格》、JGJ 82-2011 《钢结构高强螺栓连接的设计、施工及验收规程》、GB 50205-2001 《钢结构工程施工质量验收规范》。
